一、核心定位與核心功能?

二噁英采樣器是針對二噁英類持久性有機污染物的專用采集設備，依托等速采樣、加熱吸附技術，實現大氣、廢氣、固 / 液體樣品中痕量污染物（低至 0.1pg/m3）的高效富集。設備符合 HJ 77.2 等國家標準，具備三大核心功能：精準捕集避免樣品損失、預處理去除粉塵水汽干擾、多場景適配固定源 / 環境空氣 / 土壤水體采樣，為后續高分辨質譜檢測提供可靠樣本。?

二、核心結構與關鍵組件?

設備由三大系統構成：

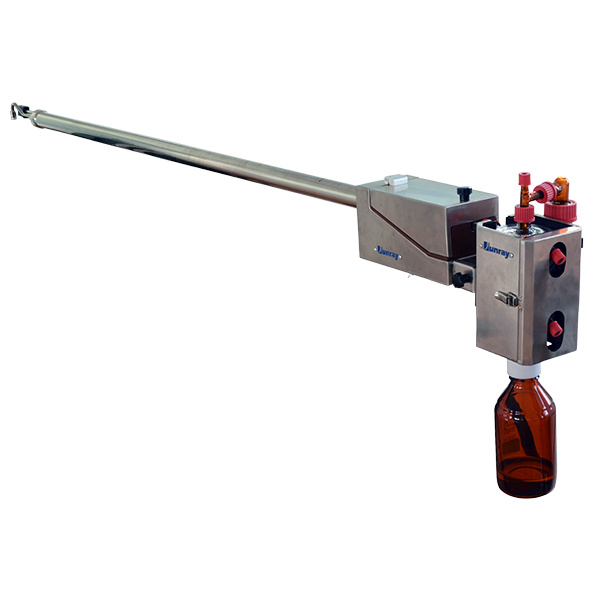

?采樣頭系統：含等速采樣探頭（皮托管實時測流速，流量自動調節誤差≤±5%）、120-250℃加熱管路（防二噁英冷凝）、XAD 樹脂 / 玻璃纖維濾膜吸附單元（吸附效率≥99%）；?

采樣泵與控制：耐腐蝕隔膜泵（耐 90% 濕度、HCl/SO?氣體，壽命≥5000 小時）搭配智能流量控制器（恒流 / 變流模式，精度 ±1.5% FS）；?

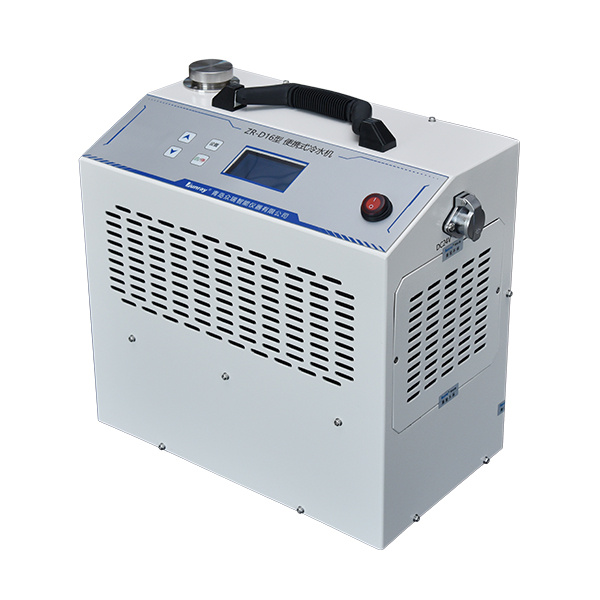

預處理模塊：三級冷凝除水（含水率降至≤5%）、石英 / 不銹鋼樣品罐（惰性涂層防污染），實現氣固兩相分離收集。?

三、工作原理與技術優勢?

采用 “等速采樣 – 加熱富集 – 冷凝凈化” 三步法：?

① 通過皮托管計算煙氣流速，自動匹配采樣泵速（誤差≤±10%），確保顆粒物采集代表性；?

② 180℃恒溫管路防止二噁英冷凝，氣相 / 顆粒相分別由樹脂 / 濾膜捕集；?

③ 冷凝除水后經活性炭柱二次吸附，尾氣殘留≤0.05pg/m3。?

技術優勢包括：寬濃度適配（0.01pg/m3~10ng TEQ/m3）、全惰性材料抗腐蝕（耐 pH≤1 強酸 /≥13 強堿）、數據可追溯（GPS 定位 + 工況參數實時記錄，存儲≥1000 組）。?

四、典型應用場景?

覆蓋三大監測領域：

?固定污染源：垃圾焚燒廠（2 小時采樣，滿足 GB 18485 排放限值≤0.1ng TEQ/m3）、鋼鐵化工行業（高粉塵環境下可靠采集含氯廢氣）；?

環境空氣：24 小時低流量采樣（檢測限≤0.001pg TEQ/m3）用于區域污染調查，車載式設備 30 分鐘內完成突發事故應急采樣；?

固 / 液體樣品：加熱吹掃土壤 / 飛灰（效率較傳統法提升 50%）、氣泡吸收法采集廢水（吸收效率≥98%），適配 HJ 77.3 等標準前處理。?

五、操作要點與維護規范?

采樣全流程需嚴格控制：?

前處理：濾膜 450℃灼燒 4 小時、樹脂丙酮萃取 24 小時，空白值≤0.01pg TEQ / 組件；氣密性檢測壓力下降≤1kPa/min；?

過程控制：實時監控管路溫度（偏差 ±5℃報警）、每 2 小時流量校準（偏差≥±2% 重新調節）；?

維護保養：每次更換濾膜 / 樹脂，每周沖洗冷凝管，500 小時檢查泵膜磨損；采樣后乙醇沖洗管路，干燥存放防 PTFE 老化。?

六、行業標準與選型建議?

執行標準?

方法標準：HJ 77.2（廢氣）、HJ 900（環境空氣）、HJ 77.3（固廢）；?

性能指標：流量穩定性 ±1%、溫控精度 ±2℃、等速誤差 ±10%（符合 HJ/T 365 規范）。?

選型參數?

處理氣量：50-200L/min 適配中小鍋爐，200-500L/min 用于大型焚燒爐；?

耐溫等級：常規型≤250℃（廢氣）、高溫型≤400℃（冶金窯爐，配陶瓷濾芯）；?

便攜性：手持式（≤5kg，環境空氣采樣）或固定式（配支架，固定源長期監測）。?
